轉讓:RS羅德與施瓦茨FSV30頻譜分析儀 30GHz頻率

2022-3-28|點擊209次 帖子編號：161009428200797572545| 轉讓

---

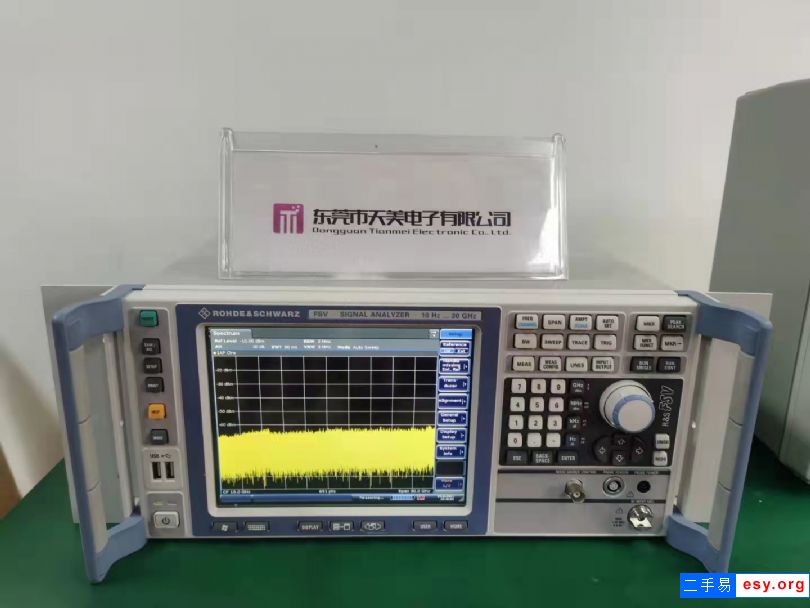

R&S羅德與施瓦茨FSV30信號與頻譜分析儀



簡介：
R&S®FSV 及 R&S®FSVA 屬于多功能信號與頻譜分析儀產品系列，適用于參與射頻系統開發、生產、安裝以及維修的用戶。
R&S®FSV 是適合所有的通用測量任務（試驗臺、生產及現場應用）的理想儀器。該儀器提供符合*新的蜂窩及無線標準的數字調制分析，可在*高 160 MHz 的分析帶寬下測量組件、芯片組及基站。
典型測量任務涵蓋符合標準的頻譜發射模板測量以及雜散發射和鄰道泄漏比 (ACLR) 測量。
測量應用涵蓋 EMI 診斷、相位噪聲、噪聲系數、模擬解調及矢量信號分析，使通用 R&S®FSV 提供的功能更為全面。



主要特點：
頻率范圍*高為 4/7/13.6/30/40 GHz
*高 160 MHz 信號分析帶寬
基于觸摸屏的用戶界面，操作便捷直觀
0.4 dB 電平測量不確定度（*高 7 GHz）
在 10 kHz 頻率偏移條件下，相位噪聲為 –110 dBc (1 Hz)
+15 dBm 三階互調截取點 (TOI)
1 Hz 帶寬的顯示平均噪聲電平 (DANL)：1 GHz 載波頻率時為 –155 dBm，30 GHz 載波頻率時為 –147 dBm；帶 R&S®FSV-B24 前置放大器：30 GHz 載波頻率時為 –162 dBm
涵蓋相位噪聲、噪聲系數、矢量信號分析、模擬解調和 EMI 診斷的通用測量應用
支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO 和 Bluetooth® 的無線測量應用
在使用諧波混頻器的情況下，頻率*高達 500 GHz
使用可移動固態驅動器或硬盤驅動器，以確保測試數據的機密性



支持的制式：
WLAN 802.11a/b/g/j/p/n/ac
WCDMA/HSPA/HSPA+
3GPP LTE
GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
TD-SCDMA
調幅
調頻
調相
